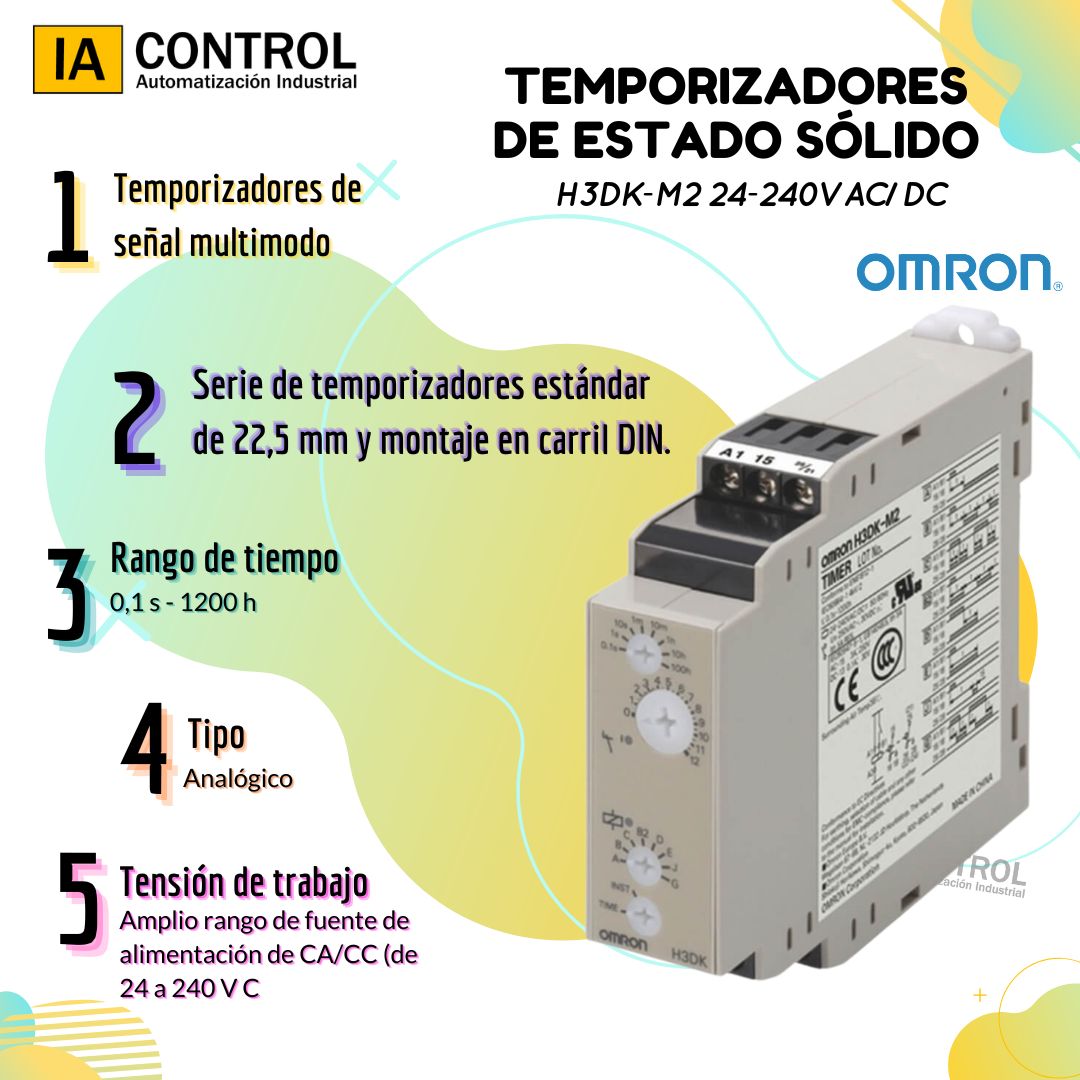

Omron H3DK‑M2 24‑240VAC/DC Temporizador Multifunción Industrial | 8 Modos de Control | 24-240 V AC/DC | Salida DPDT, 5 A
El temporizador H3DK-M2 24-240VAC/DC de OMRON es un temporizador multifunción compacto de montaje en riel DIN, diseñado para aplicaciones de control automático en sistemas eléctricos industriales. Este dispositivo permite gestionar lógicas de tiempo complejas sin necesidad de módulos externos adicionales, aportando flexibilidad técnica y precisión de temporización en secuencias de arranque, control de procesos, retardos lógicos y supervisión de eventos de maniobra.
Descripción general

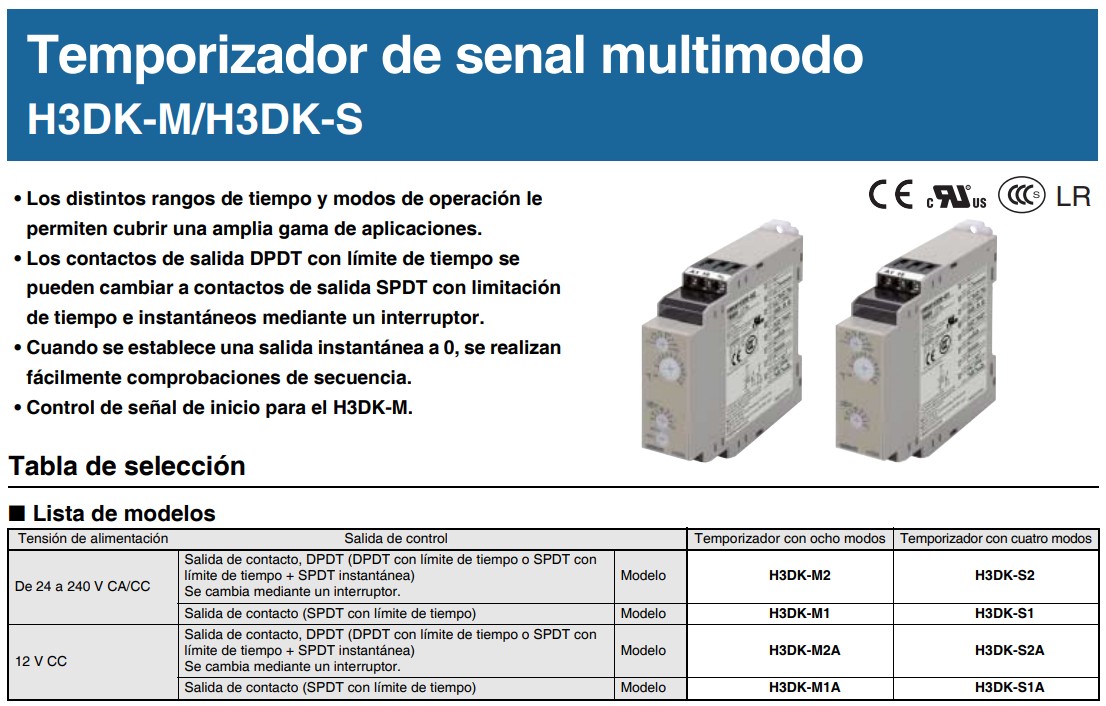

El H3DK-M2 es parte de la familia de temporizadores H3DK-M de OMRON, caracterizada por su amplio rango de tensión de alimentación (24 … 240 VAC/DC) y modo de salida DPDT (2 contactos reversibles), lo que permite manejar cargas de hasta 5 A @ 250 VAC en configuración resistiva. Este temporizador ofrece 8 modos de operación de tiempo seleccionables, adaptándose a diversas necesidades de control en automatización industrial sin requerir programación compleja o sistemas de control adicionales.
Función y operación
El H3DK-M2 realiza funciones de temporización con lógica seleccionable que se ajusta mediante interruptores locales, permitiendo implementar secuencias de control temporal sin lógica programada. Su rango de tiempo ajustable va desde 0.1 s hasta 1200 h, lo que brinda un abanico operativo lo suficientemente amplio para cubrir desde retardos cortos hasta temporizaciones prolongadas en procesos industriales.
La entrada de control está diseñada para señales de alimentación de 24 … 240 V AC o DC, con capacidad de tolerancia de voltaje y operaciones fiables bajo condiciones industriales típicas.
Modos de temporización disponibles
Los 8 modos de temporización permiten adaptar el comportamiento del temporizador según la lógica requerida en el proceso, incluyendo:
- ON Delay (retardo de conexión)
- Flicker OFF Start y Flicker ON Start
- Interval (intervalo de tiempo)
- Signal ON/OFF Delay
- One-shot Output (salida de pulso temporal)
- Modos combinados de señal y alimentación para inicio de temporización.
Estos modos facilitan la implementación de lógicas complejas sin controladores externos, especialmente en sistemas de paneles de maniobra, tableros de control y automatización industrial.
Diseño y compatibilidad industrial
- Montaje sobre riel DIN estándar de 22.5 mm: permite una instalación ordenada y compatible con tableros de automatización profesionales.
- Terminales tipo tornillo (screw terminals): simplifican el cableado y aseguran conexiones confiables.
- Protección IP30 / terminales IP20: adecuados para entornos de control industrial con requisitos básicos de protección.
- Rango de temperatura de operación: -20 °C a +55 °C, adaptado a condiciones industriales habituales.
- Salida DPDT con contactos de relé de hasta 5 A @ 250 VAC / 5 A @ 30 VDC: adecuada para cargas de control de nivel medio y señales de mando.
Ventajas técnicas clave
- Amplio rango de alimentación 24 … 240 VAC/DC que elimina la necesidad de fuentes de alimentación específicas.
- Tiempo de operación muy ajustable (0.1 s – 1200 h) que cubre aplicaciones tanto de ciclo corto como de retardo prolongado.
- 8 modos de función multifunción para lógica de temporización flexible sin PLC.
- Salida de relé DPDT con clasificación de 5 A, apropiada para control de contactores, válvulas y lógicas de señalización.
- Diseño compacto y módulo de riel DIN, facilitando grupos modulares de temporización en tableros industriales.
Aplicaciones típicas industriales
El H3DK-M2 se utiliza en entornos donde la gestión del tiempo es crítica para el control automatizado de procesos, como:
- Secuencias de arranque escalonado de motores y actuadores.
- Control de bombas con intervalos temporales y retardo lógico.
- Automatización de líneas de producción con dependencias temporizadas.
- Integración con PLC si se requiere señalización de estado de contacto.
- Señalización de alarmas y lógicas interdependientes de secuencia.
Su combinación de amplio rango de tensión, múltiples modos de temporización y salida DPDT robusta lo hace ideal para tableros de control, centros de maniobra y sistemas de automatización industrial con lógicas de temporización variadas.
